Popis k tovaru

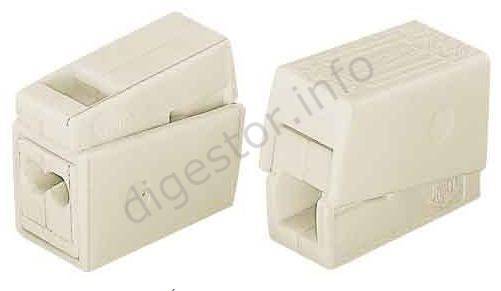

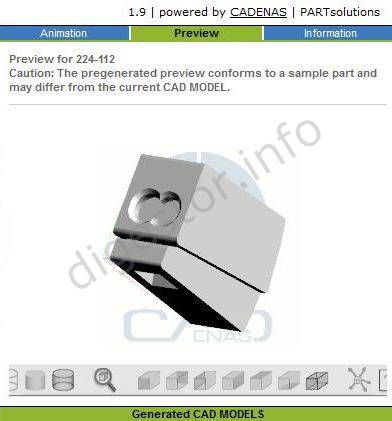

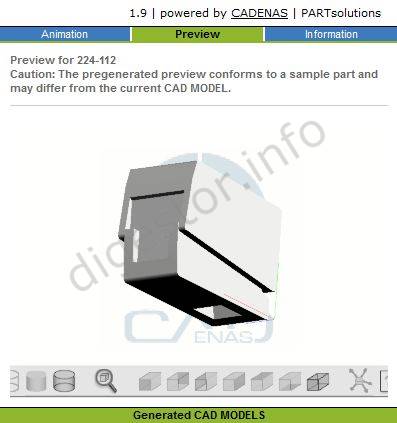

Tzv. lustrová svorka.
Použijete ak pripájate viac svietidiel a prepájate vodiče / káble z jedného do druhého a používate pevný nepramienkový vodič.
Zvyčajne potrebujete 3ks.
Na strane elektroinštalácie sú vstupy pre 2 pevné vodiče (zapojenie vtlačením vodiča), na strane svietidla 1 vstup pre lankový vodič (zapojenie stlačením zverákovej svorky, vložením vodiča a uvoľnením zverákovej svorky).
Vďaka ich testovaniu a schváleniu ako Kompaktné konektory podľa normy VDE 0606, môžu byť lustrové svorky / konektory série 224 použité v aplkáciách, kde je požadované spojenie medzi pevným a ohybným vodičom.
Tieto môžu byť použité v nasledovných aplikáciách, napríklad:
- Žalúzie, posuvné okenice alebo markízové motory
- okenné ventilátory, alebo ventilátory na toaletách
- trvalé pripojenie elektrických zariadení používajúcich ohybné - spojovacie vedenia
- obehové čerpadlá
- rôzne servisné spojenia, napr. pripojenie vystavených elektrických výrobkov - svietdiel a pod.
Správne použitie a manipulácia bude poskytovať rýchlu a bezpečnú inštaláciu.
Postup na strane svietidla:
Na strane svietidla použite klietkovú "zverákovú" svorku CAGE CLAMP® pre pevné a ohybné pramienkové vodiče 0,5 - 2,5mm2.
Odizolujte vodič 9-11mm.
Stlačte úplne zverákovú svorku a vložte do štvorcového vstupu premienkový vodič. Uvoľnite zverákovú svorku.
K vytiahnutiu vodiča stlačte zverákovú svorku a vytiahnite vodič. Uvoľnite zverákovú svorku.
Postup na strane prívodnej elektroinštalácie:
Odizolujte vodič 9-11mm.
Vložte pevný vodič do kruhového vstupu a potlačte dovnútra pokiaľ sa vodič nezastaví.
K vytiahnutiu vodiča držte svorku a otáčajte ňou striedavo vľavo a vpravo pri súčasnom ťahaní / vyťahovaní vodiča.
Po oživení elektrického prívodu príslušného okruhu, napr. zapnutím ističa, vyskúšajte skúšačkou cez samostatné skúšobné štrbiny.
Výhody:
Optimálne ekonomické použitie, bezpečné a flexibilné.
Optimálne ekonomické použitie vďaka:
- rýchle, priame vkladanie pevných vodičov na strane inštalácie
- Rýchle a jednoduché pripojenie ohybných vodičov na strane svietidla stlačením zverákovej svorky, bez nutnosti použitia náradia.
- Rýchle, jednoduché testovanie pomocou samostatného skúšobného otvoru.
- Ideálne, užívateľsky prispôsobené kombinácia kontaktných systémov, ktoré sa osvedčili počas desaťročí použitím s rôznymi vodičmi.
- Odstraňuje potrebu použitia náradia v na nevhodných miestach, či už na ťažko prístupných miestach alebo nad hlavou.
- Špeciálne vysokoteplotné prevedenie pre aplikácie s nepretržitými vysokými prevádzkovými teplotami.
Na strane inštalácie - pevný medený vodič.
Ak používate hliníkový vodič, nezabudnite použiť Alu-Plus kontaktnú pastu!
Na strane svietidla - medený vodič:
- pevný
- pramienkový (lanko)
- jemne zlanený, tiež jednodielny pocínovaný
***Ste Firma, Inštitúcia, alebo Obchodník? Dajte si nastaviť Vaše ceny!*** Tel.: +421-903/430803, elmat@elmat.sk
2-conductor lighting connector; push-button on lighting side; Lighting side: for all conductor types; Inst. side: for solid conductors; 224 Series; max. 2.5 mm2; Surrounding air temperature: max 60°C; 2,50 mm2; white
